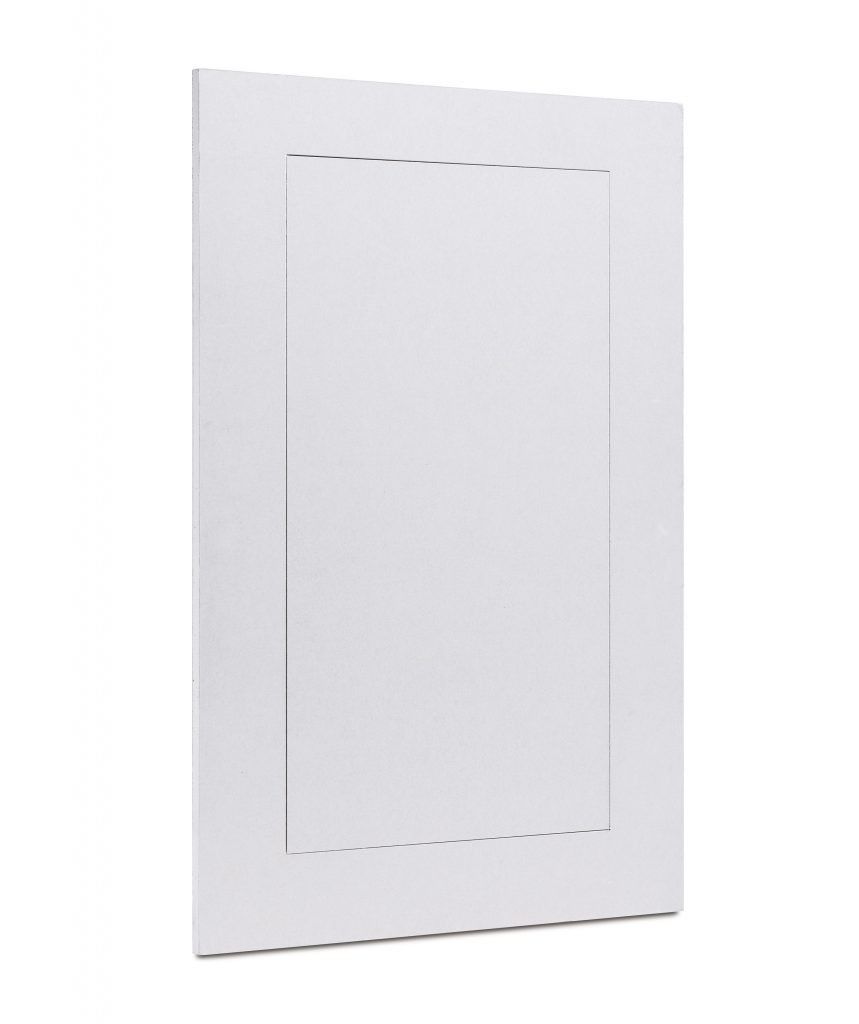

Sportello di ispezione con telaio in cartongesso rinforzato, cerniere e anta fissa – sistema F1 – per parete

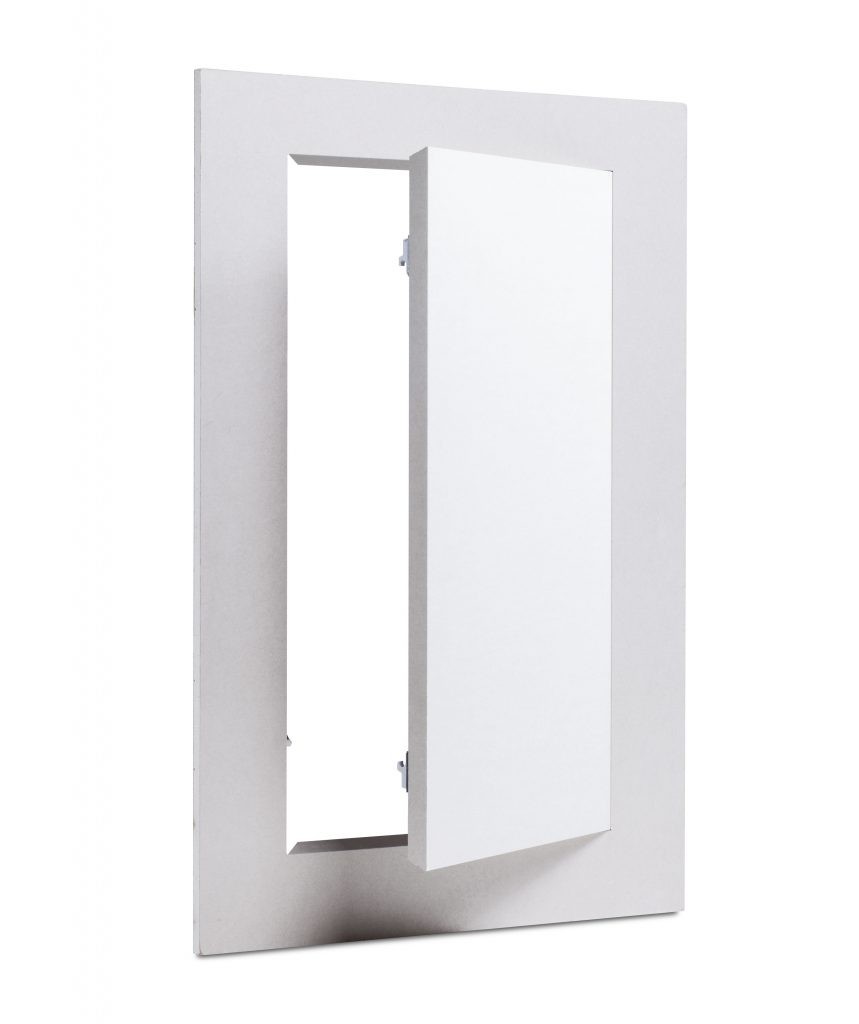

Sportello filomuro per contropareti, totalmente realizzato in cartongesso con lastre standard da mm 12,5  (telaio e sportello), indicato per un accesso frequente ad ogni tipo di macchinario o impianto installato nella parete, o per semplice chiusura di un vano:  su richiesta è possibile realizzare il nostro sportello anche con lastre di diverso spessore e tipo (idro, flam, fibrocemento, calcio silicato, ecc.)

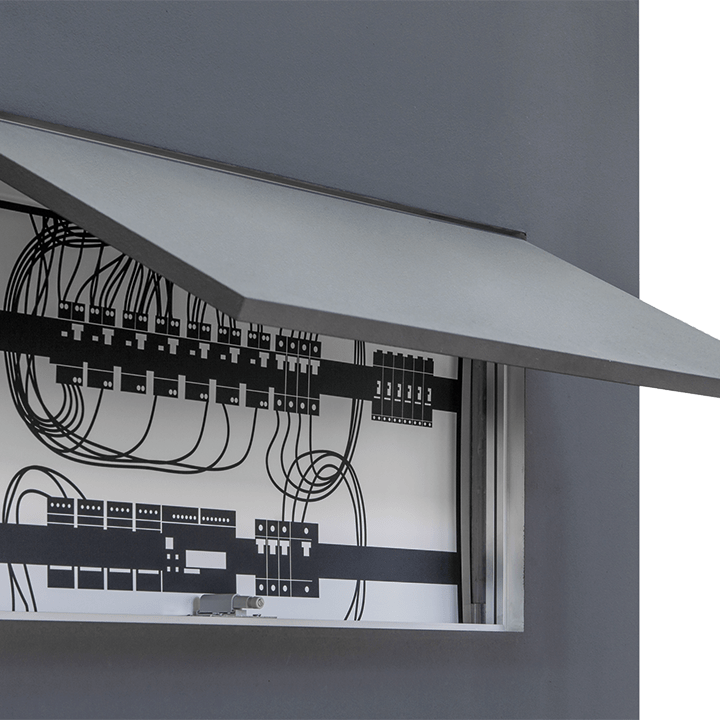

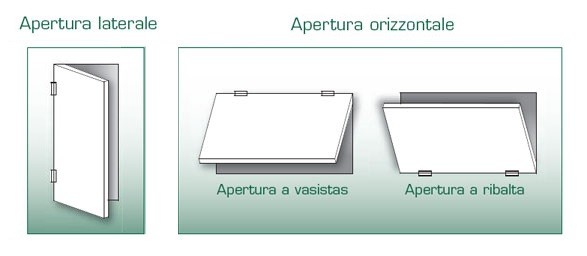

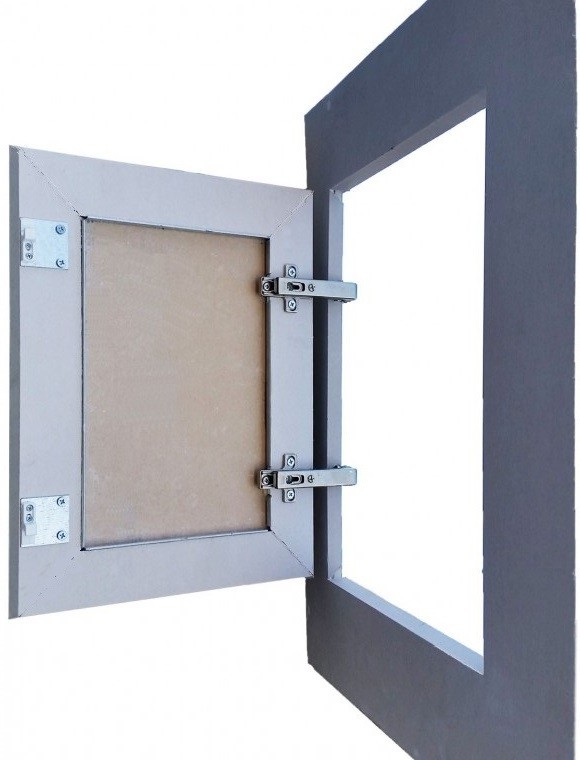

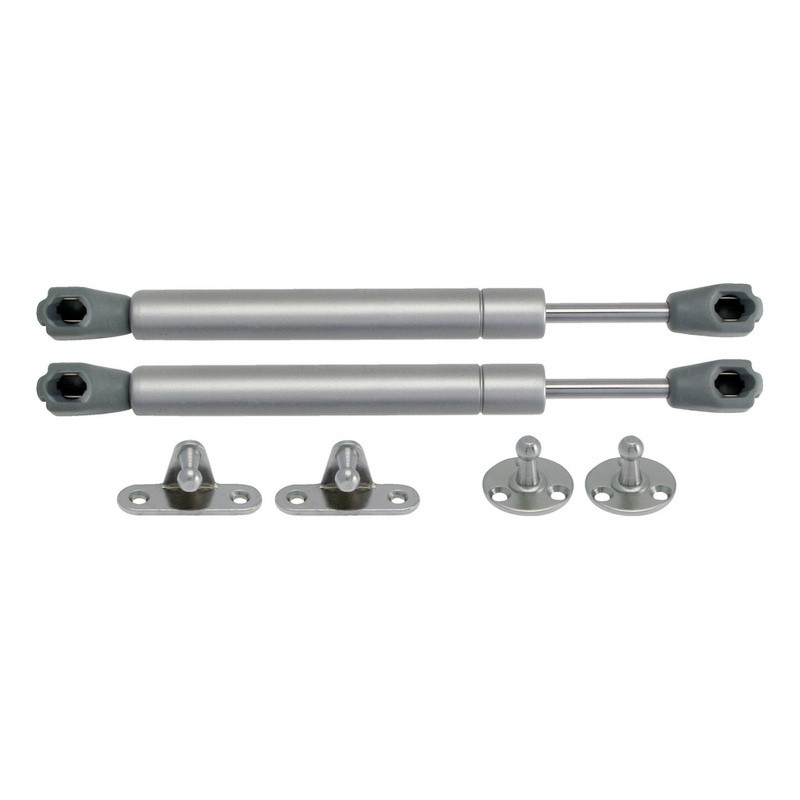

Il bordo interno del telaio e dello sportello vengono rinforzati con un angolare di lamiera zincata da 10 decimi con bordo rovesciato (ribattuto) per permettere l’ installazione delle cerniere regolabili, del meccanismo di chiusura  push pull, e degli eventuali pistoni a gas di rinforzo che assistono la discesa o salita dello sportello (per tipologie con sportelli a ribalta o vasistas)

Info:

• Il telaio è realizzato con lo stesso materiale dello sportello: le sue dimensioni non potranno essere inferiori a cm 10 per ogni lato
• per sportelli ad anta singola la misura minima realizzabile è di cm 20×20 (telaio 40×40) e la misura massima cm 200×70 (telaio 220×90)
• quando lo sportello supera la larghezza di cm. 70 o l’ altezza di cm. 200  saranno realizzate due ante all’ interno del telaio senza la presenza di traversi intermedi che ne limitino l’accesso: gli sportelli a doppia anta sono visionabili ed acquistabili sulla pagina appositamente dedicata.
• su richiesta,  lo sportello potrà essere forato (Aerazione) con fori di diametro 6/8/10/12/15 salvaguardando il bordo rinforzato di circa 5 cm. Sarà necessario contattare i nostri uffici per definire disposizioni e caratteristiche della foratura.
• al fine di permettere la rotazione della parte mobile delle cerniere è necessario prevedere circa 5 cm di spazio nell’intercapedine della controparete, soprattutto in presenza di macchinari di aerazione o altro

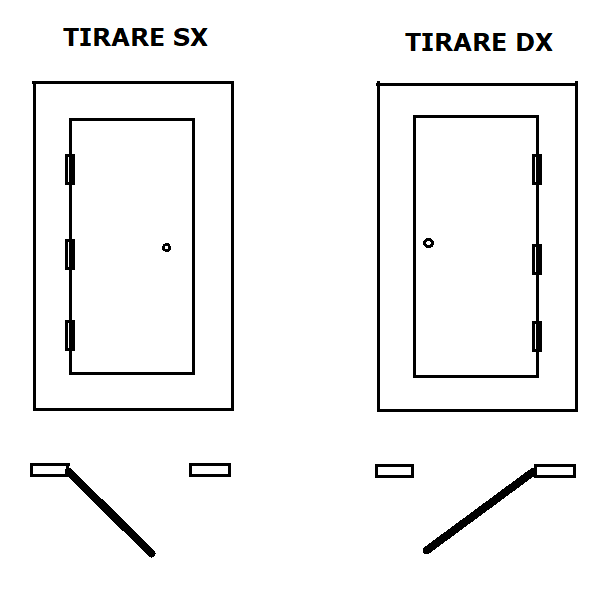

• lo sportello si apre verso l’ esterno della struttura con sistema push pull
• il peso delle ante è di circa 13 Kg/mq  ( cartongesso + alluminio + accessori)
• è possibile scegliere tra il modello con pistoni o senza
• Gli sportelli con misure STANDARD hanno costi base e accessori base (cerniere, push pull o calamite): la fornitura con accessori  EXTRA (pistoni, pulsanti, chiusure) prevede anche il costo dell’ ulteriore lavorazione oltre che dell’ accessorio stesso.
• La tempistica di costruzione di questa variante di botole può variare da 2 a 3 settimane lavorative in base alla coda di attesa

Dimensioni:

Oltre alle misure STANDARD, sono presenti vari gruppi di grandezza (range) necessari per  identificare i vari sportelli EXTRASTANDARD a seconda del perimetro dell’anta (lato1 + lato2 + lato3 + lato 4).

MISURE STANDARD:

• anta cm. 20 x 20 (telaio cm 40×40)
• anta cm. 30 x 30 (telaio cm 50×50)
• anta cm. 40 x 40 (telaio cm 60×60)
• anta cm. 50 x 50 (telaio cm 70×70)
• anta cm. 60 x 60 (telaio cm 80×80)

MISURE EXTRASTANDARD:

• fino a 180 cm. lineari di perimetro
• fino a 260 cm. lineari di perimetro
• fino a 360 cm. lineari di perimetro
• fino a 400 cm. lineari di perimetro
• fino a 500 cm. lineari di perimetro
• fino a 540 cm. lineari di perimetro

Modalità di impiego:

L’accesso al vano ispezionabile della controparete,  avviene premendo inizialmente l’ anta alle due estremità in modo da sganciare i meccanismi “push pull” applicati al suo interno, e successivamente tirandola leggermente verso l’esterno in modo da vincere la trazione delle cerniere. Per richiudere la botola è necessario riportare l’anta in sede spingendo delicatamente fino a far riagganciare le chiusure “push pull”.

Montaggio:

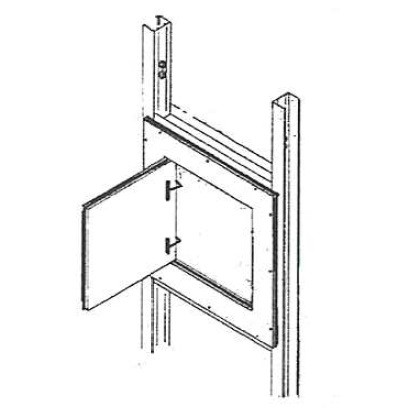

Il fissaggio dell telaio dello sportello viene effettuato come una comune lastra in cartongesso, ovvero direttamente sulla struttura metallica (montanti a C ) della parete o controparete: ne segue la stuccatura dei giunti come la restante struttura.

Determinante in fase di montaggio è:

1. il piano perfetto
2. che non vengano tinteggiate le parti inclinate fra sportello e telaio in modo da non creare spessori che potrebbero bloccare la corretta apertura e chiusura.
3. una corretta stuccatura che non invada il bordo del telaio in modo da non creare uno spessore (seppur minimo) che eliminerebbe l’effetto a scomparsa.

Accessori e sistemi di apertura/chiusura installati sulle diverse botole e ante in base alle diverse esigenze di realizzazione.

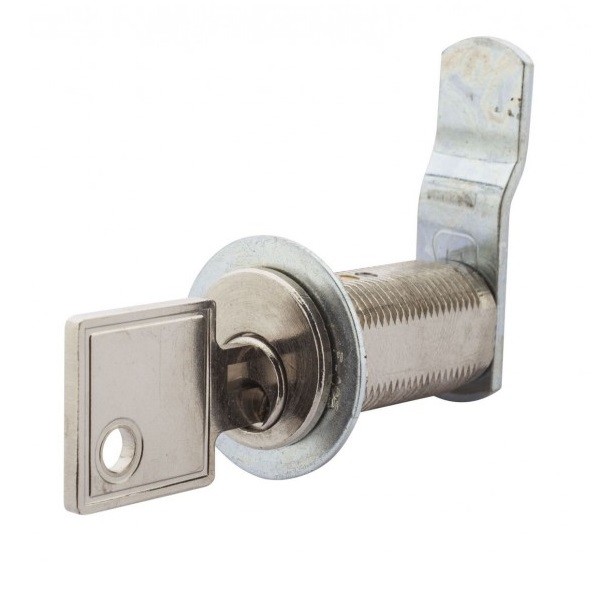

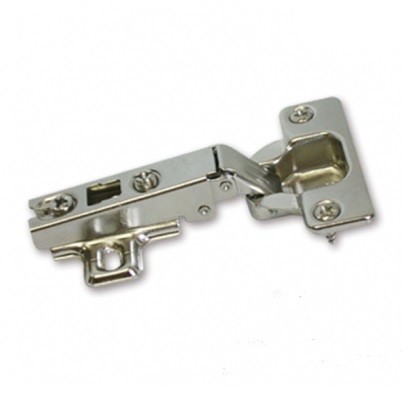

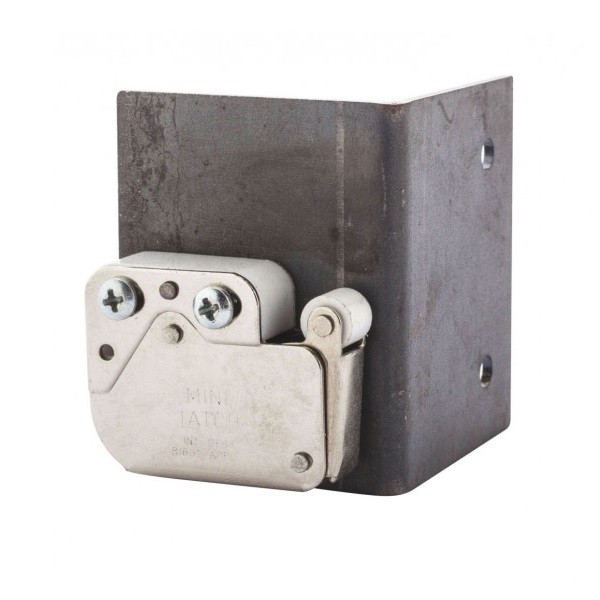

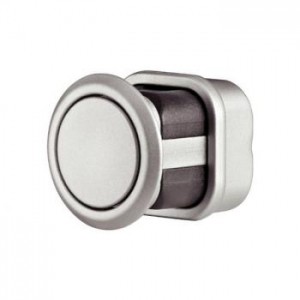

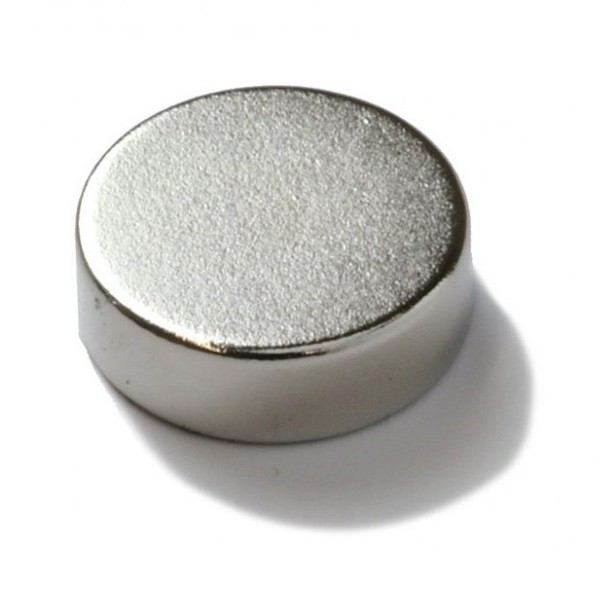

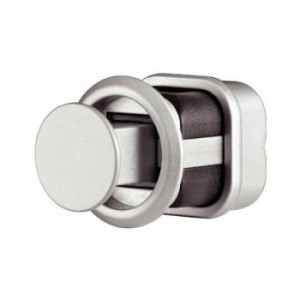

Alcuni accessori risultano già pre-installati su ante e botole, come le aperture push pull alternate alle aperture calamitate utilizzate a seconda delle esigenze, oppure le cerniere con sgancio rapido: altri accessori sono invece installati su richiesta del cliente e acquistabili nel menù di scelta botole (apertura con pomello a scomparsa, serrature, pistoni, etc)

 Ricordiamo quanto segue:

• per calcolare la categoria di appartenenza di uno sportello (valore o range di grandezza) si deve fare riferimento alla misura precisa del vano (luce) che si ha nel cartongesso, vano che risulta identico alla misura dello sportello necessario a chiuderlo (detto anche sportello o anta)
• per ante con larghezza superiore a 70 cm o lunghezza superiore a 200 cm è consigliata la costruzione in doppia anta in modo da alleggerire la struttura e permettere una maggiore funzionalità
• per botole di ispezione di grandi dimensioni è consigliato contattarci via email o telefonicamente per avere delucidazioni appropriate e consigli sulla tipologia e caratteristiche più idonee da utilizzare.
• nella sezione “NOTE ORDINE” della pagina di Checkout e Carrello   sarà possibile elencare tutte le specifiche della botola richiesta (misure, lato apertura, etc etc)
• La spedizione delle botole con misure superiori a 1 metro per lato è effettuata su bancale mediante trasportatore BARTOLINI o FM LOGISTICA onde evitare possibili rotture o danneggiamenti alle botole stesse: nel costo di spedizione è inserito anche il costo per l’ imballo di sicurezza del materiale.
• I tempi di consegna possono variare in base alle tempistiche del trasportatore di zona del cliente: in media variano da 2 a 4 giorni lavorativi
• Al momento dello scarico l’imballo o  il bancale devono essere controllati nella loro integrità sia del pianale che dell’ imballo stesso: inoltre tutti i DDT di consegna devono essere firmati con “RISERVA DI VERIFICA” in tutte le copie (compreso il tagliandino che rilascia il corriere).
  Senza di ciò la merce si considera integra e non verranno accettate contestazioni successive
