€125.40 – €681.12 IVA inclusa
Botole di ispezione “DUAL” per controsoffitti in cartongesso con doppi sportelli estraibili – Sistema F2
Botole di ispezione per controsoffitti in cartongesso con doppi sportelli estraibili - Sistema F2
Codice articolo: DUAL

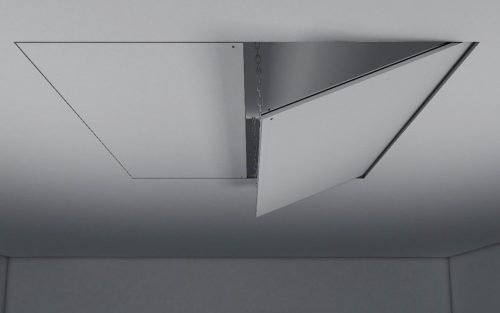

Le botole da controsoffitto con doppio sportello estraibile sono similari alle botole a sportello singolo e una volta montate risultano filomuro.
Il telaio esterno di sostegno è in alluminio (da avvitare alla struttura in cartongesso esistente) con rinforzi strutturali e meccanismi di apertura posizionati nella parte interna : le ante prevedono il corpo in cartongesso idro con bordature (telaietti) in alluminio predisposte con particolari bloccaggi che gli permettono di restare appese dopo la loro apertura oppure essere facilmente rimosse. La loro apertura avviene mediante meccanismi push pull, verso l’ esterno del controsoffitto.
Caratteristiche:
- botola filomuro
- sistema di apertura invisibile push pull (premi e apri)
- botola di ispezione con sportelli estraibili

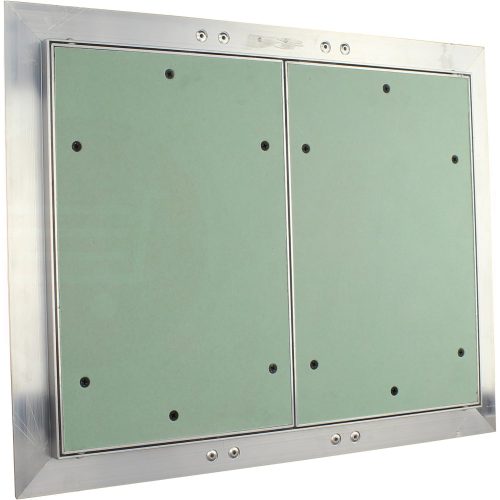

- La botola d’ispezione è composta da profili in alluminio con lastra di gesso rivestito impregnato idrorepellente da 12,5mm e da due o più chiusure a scatto (su richiesta sono forniti spessori di 15mm o 25mm )
- I due telai della botola sono composti da quattro profili solidamente saldati l’uno all’altro mediante un procedimento speciale.
- La botola viene fornita con uno o più cavetti di sicurezza con moschettone da riagganciare dopo ogni apertura dello sportello.
- Tra il telaio e lo sportello rimane una fuga di 1,75 mm senza guarnizione: un’anta si apre attraverso le chiusure push pull e l’altra con chiavistelli posti sul retro. (foto al lato)
- Una volta aperti gli sportelli, il foro luce rimane completamente libero da ingombri grazie allo speciale sistema di apertura.
- Ricordiamo che tutte le botole in elenco sono costruite all’atto dell’ordine: le tempistiche di costruzione delle varie botole possono variare da 7 a 12 giorni lavorativi in base alla coda di attesa
Utilizzo: ideale per ispezionare controsoffitti in cartongesso.
Ricordiamo quanto segue:
- per un perfetto montaggio sono necessari circa 3 cm di spazio per lato nel foro del cartongesso, misura data dall’ aletta in alluminio a cui dovranno essere fissate le viti di tenuta. In pratica, in presenza di un foro (apertura) di cm. 100 x h. 50 è necessario che all’ interno della struttura in cartongesso si abbia una misura disponibile di cm. 106 x 56, ovvero non si presentino montanti o profili a tale distanza che impediscano il corretto alloggiamento del telaio.
- le ante sono entrambe estraibili
- Il cartongesso montato sulle botole standard è il modello IDRO (idrorepellente) da 12.5 mm. di spessore : su richiesta è possibile inserire qualsiasi tipologia di lastra
- il telaio delle botole è costruito appositamente per strutture con lastre in cartongesso da 12.5 mm. ; su richiesta forniamo telai per lastre di spessori maggiori come 15 mm e 25 mm
Produciamo botole di ispezione personalizzate “su misura” con stessa tipologia e caratteristiche di quelle Standard riportate in elenco o con varianti come lastre Fire, da esterno, etc. Per informazioni contattare il servizio clienti.
Ricordiamo che tutte le botole in elenco sono costruite all’atto dell’ordine: le tempistiche di costruzione delle varie botole possono variare da 7 a 12 giorni lavorativi in base alla coda di attesa.
Le botole con misure elevate possono prevedere applicazione di lastre in cartongesso alleggerito “Advanced”.
Art.
F2-2ANTE-40xh60
F2-2ANTE-40xh80
F2-2ANTE-40xh100
F2-2ANTE-40xh120
F2-2ANTE-60xh40
F2-2ANTE-60xh60
F2-2ANTE-60xh80
F2-2ANTE-60xh100
F2-2ANTE-60xh120
Dim. telaio cm.
40 x h. 60
40 x h. 80
40 x h. 100
40 x h. 120
60 x h. 40
60 x h. 60
60 x h. 80
60 x h. 100
60 x h. 120
Dim. ante cm.
20+20 x h. 60
20+20 x h. 80
20+20 x h. 100
20+20 x h. 120
30+30 x h. 40
30+30 x h. 60
30+30 x h. 80
30+30 x h. 100
30+30 x h. 120
Art.
F2-2ANTE-80xh40
F2-2ANTE-80xh60
F2-2ANTE-80xh80
F2-2ANTE-80xh100
F2-2ANTE-80xh120
F2-2ANTE-100xh40
F2-2ANTE-100xh60
F2-2ANTE-100xh80
F2-2ANTE-120xh40
F2-2ANTE-120xh60
F2-2ANTE-120xh80
F2-2ANTE-130xh110
F2-2ANTE-150xh120
Dim. telaio cm.
80 x h. 40
80 x h. 60
80 x h. 80
80 x h. 100
80 x h. 120
100 x h. 40
100 x h. 60
100 x h. 80
120 x h. 40
120 x h. 60
120 x h. 80
130 x h. 110
150 x h. 120
Dim. ante cm.
40+40 x h. 40
40+40 x h. 60
40+40 x h. 80
40+40 x h. 100
40+40 x h. 120
50+50 x h. 40
50+50 x h. 60
50+50 x h. 80
60+60 x h. 40
60+60 x h. 60
60+60 x h. 80
65+65 x h. 110
150 x h. 60+60

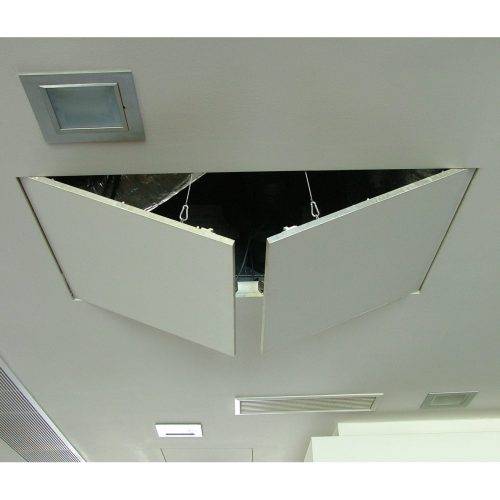

Montaggio doppia anta estraibile da soffitto
| Peso | N/A |
|---|---|
| Dimensione telaio totale cm. | F2-2ANTE-40(20+20)xh.60, F2-2ANTE-40(20+20)xh.80, F2-2ANTE-40(20+20)xh.100, F2-2ANTE-40(20+20)xh.120, F2-2ANTE-60(30+30)xh.40, F2-2ANTE-60(30+30)xh.60, F2-2ANTE-60(30+30)xh.80, F2-2ANTE-60(30+30)xh.100, F2-2ANTE-60(30+30)xh.120, F2-2ANTE-80(40+40)xh.40, F2-2ANTE-80(40+40)xh.60, F2-2ANTE-80(40+40)xh.80, F2-2ANTE-80(40+40)xh.100, F2-2ANTE-80(40+40)xh.120, F2-2ANTE-100(50+50)xh.40, F2-2ANTE-100(50+50)xh.60, F2-2ANTE-100(50+50)xh.80, F2-2ANTE-120(60+60)xh.40, F2-2ANTE-120(60+60)xh.60, F2-2ANTE-120(60+60)xh.80, F2-2ANTE-130(65+65)xh.110, F2-2ANTE-150xh.120(60+60) |
Ti potrebbe interessare…
-

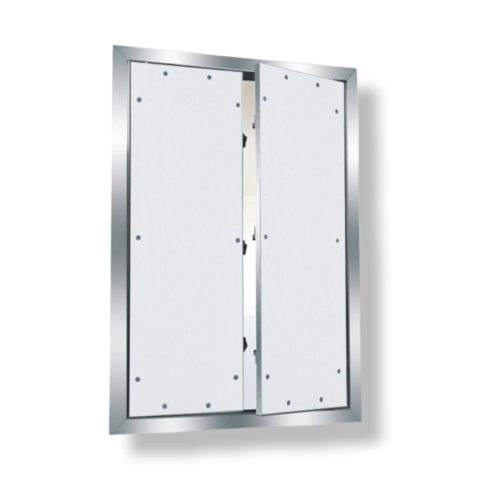

GAIA – Botole di ispezione per PARETE, cerniere e DOPPIO SPORTELLO fisso – DOPPIA ANTA sistema F1
€136.73 – €413.60 IVA inclusa -

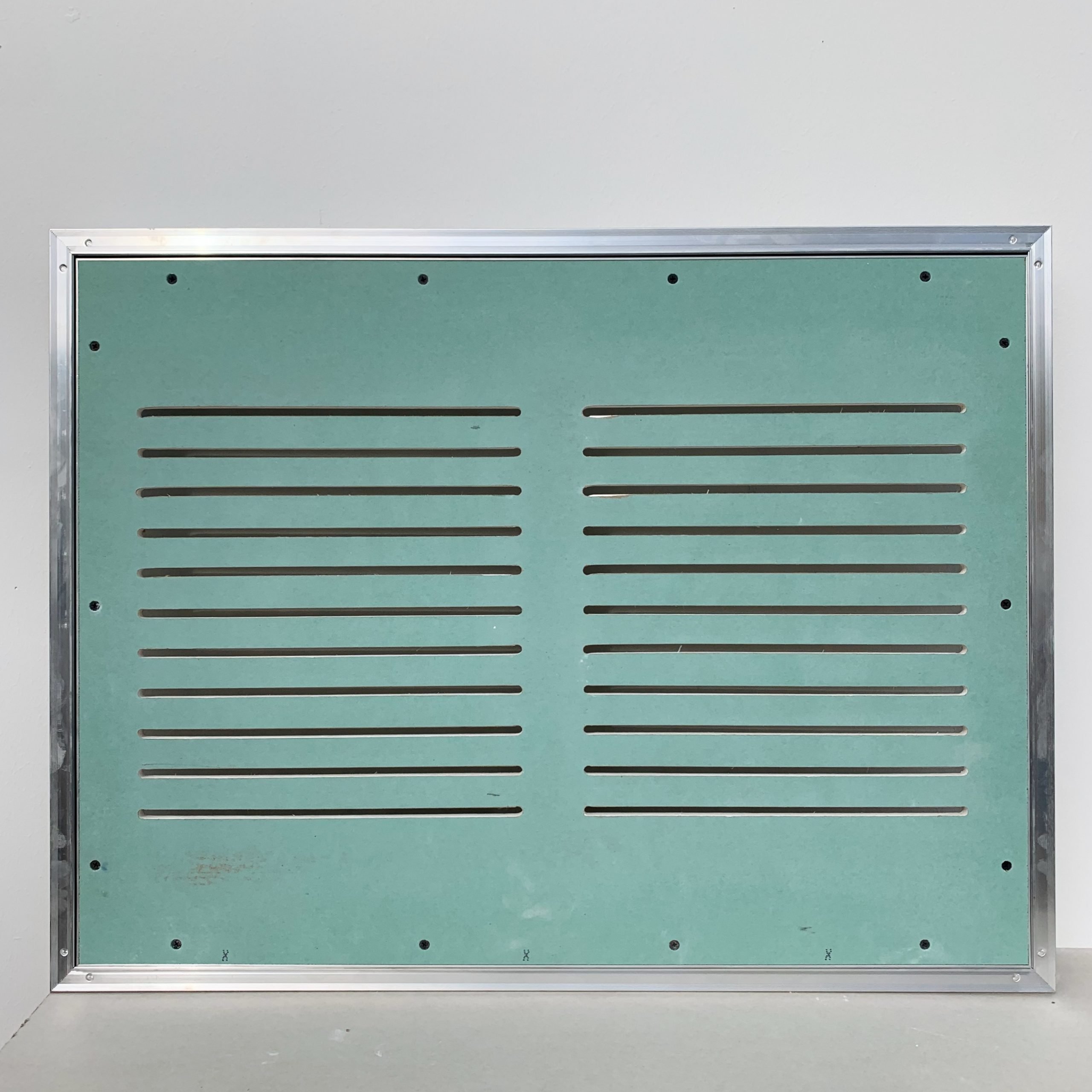

Botole con asole di aerazione – modello standard con sportello estraibile – per parete o soffitto – GITTER
